您当前的位置:首页   <   变送器系列   <   差压变送器
差压变送器

关键字:变送器,差压变送器

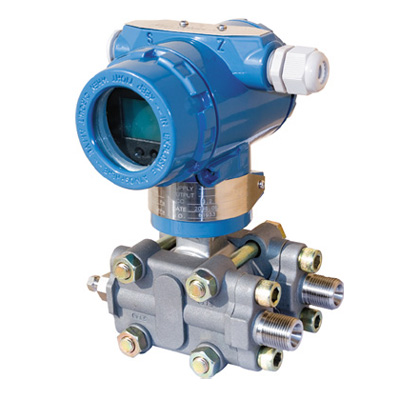

产品概述:HAKK-3351/3851DP型差压变送器是以差动电容为检测原理组成的电容式变送器,用于测量液体、气体或蒸汽的压力,然后将其转变成4~20mA DC信号输出。可与HART手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。亦可脱离手操器,通过按键方式实现现场调度、组态等操作。实现工矿企业、科研院所等部门对各种场所压力真空介质变化的理想监控。

1. 性能规格(零基准校验范围,参考条件下,硅油充液,316 L不锈钢隔离膜片。)
1.1. 参考精度
1.1.1. 数字、智能:±0.1%校验量程
1.1.2. 模拟、线性:±0.2%校验量程
1.2. 稳定性
1.2.1. 数字、智能:6个月,±0.1%URL
1.2.2. 模拟、线性:6个月,±0.2%URL
1.3. 环境温度影响
1.3.1. 数字、智能
零点误差:±0.2%URL/56℃
总体误差:±(0.2%URL+0.18%校验量程)/56℃
1.3.2.模拟、线性
零点误差:±0.5%URL/56℃
总体误差:±(0.5%URL+0.5%校验量程)/56℃
1.4. 静压影响
1.4.1.零点:
对于量程4至8,在13790kPa下为±0.2%URL;其它量程为±0.25%URL。零点误差可在线通过重新调零来修正。
1.4.2.量程:
可修正至±0.25%输出读数/6895kPa,对于量程3,可修正至±0.5%输出读数/6895kPa
1.5. 振动影响
在任意轴向上,200Hz下振动影响为±0.05%URL/g
1.6. 电源影响
小于±0.005%输出量程/伏特。
1.7. 负载影响:
没有负载影响,除非电源电压有变化。
1.8. 电磁干扰/射频干扰(EMI/RFI影响)
由20至1000MHz,场强达至30V/M时,
输出漂移小于±0.1%量程。
1.9. 安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响。

2. 功能规格
2.1. 测量范围:差压:0-1.3~6890KPa
                            静压:4、10、14MPa
2.2. 零点与量程
2.2.1.数字、智能:
可用本机量程和零点按钮调整,或用HART手操器远程调整。
2.2.2.模拟、线性:
量程和零点连续可调。
2.3. 零点正、负迁移
零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程大于或等于最小量程。
2.4. 输出
数字、智能:
4~20mA DC,用户可选择线性或平方根输出,数字过程变量叠加在4~20mA DC信号上,可供采用HART协议的上位机使用。
模拟、线性:
4~20mA DC,与过程压力成线性。


◆选型方式

HAKK-3351/3851DP

差压变送器



代码

量程范围KPa

3

0-1.37.5

4

0-6.237.4

5

0-31.1186.8

6

0-117690

7

0-3452068

8

0-11706890



代码

输出

E

4-20mA

S

智能式



代号

结构材料

法兰和接头

排气/排液阀

隔离膜片

灌充液体

22

316不锈钢

316不锈钢

316不锈钢

硅油

23

316不锈钢

316不锈钢

哈氏合金C

24

316不锈钢

316不锈钢

蒙乃尔

25

316不锈钢

316不锈钢

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

44

蒙乃尔

蒙乃尔

蒙乃尔



代号

最大工作压力MPa

B-

4

C-

10

D-

14



代码

选项

M1

0-100%线性指示表

M2

LED显示表

M3

LCD显示表

B1

管装弯支架

B2

板装弯支架

B3

管装平支架

D1

侧面泄放阀在压力室上部

D2

侧面泄放阀在压力室下部

不注

1/2NPT锥管螺纹接头

C2

丁字形螺纹接头M20×1.5,带后部焊接Ф14引压管的球锥连接头

d

隔爆型dⅡBT4

i

本安型iaⅡCT6

J

流量变送器4-20mA开方输出

s

不锈钢三阀组


订货须知:

1)变送器型号可根据选型规格表按需要确定。

2)选型规格表中的数字、符号必须填写清楚、准确无误。

3)如有正负迁移,必须注明迁移量数值。

4)差压变送器如需杨三阀组、节流装置,砖雕另行注明。

5)变送器根据用户规定的量程校验。如果用户无规定,变送器调校至最大量程,这种校验将在室温、常压下进行。

6)需要标注工位号时,应在订货时注明。

7)选购远传变送器时,还应根据不同远传法兰选型表按砖雕确定。

8)如果远传变送器要在真空场合和高温场合下使用,订货时要特殊标明。

9)接触介质O形密封玩的材料有丁晴橡胶和氟橡胶等。
