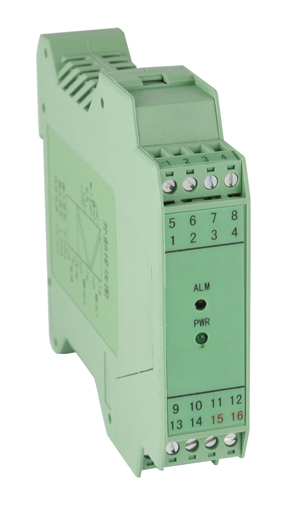

智能隔离器

关键字:智能隔离器,信号隔离器



    通用型智能隔离器

性能简介:
HAKK-GL智能隔离器输入单路或双路电流或电压信号,变送输出隔离的单路或双路线性的电流或电压信号,并提高输入、输出、电源之间的电气隔离性能。

技术特点:
HAKK-GL智能隔离器采用了先进的数字化技术,具备了传统模拟隔离器所不具备的多项先进性能,在对高、低频干扰信号的抑制方面均有着优异表现,即使在大功率变频控制系统中依然能够可靠应用,内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术,并符合IEC-61000-4-4:1995中所规定的第四类工业现场环境(恶劣工业现场)对产品的抗电磁干扰要求,这一系列的应用使产品的稳定性及可靠性得到科学的保证。

适用性:
HAKK-GL智能隔离器可以与单元组合仪表及DCS、PLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

技术参数:
系统传输准确度:±0.1%×F·S
温度漂移:≤0.005% F·S/℃(35ppm/℃)
输入阻抗:电流:≤60Ω;电压:≥500KΩ
输出允许外接的负载阻抗:
4-20mA输出时0~300Ω;0-10mA输出时0~600Ω,
0(1)~5V:≥500KΩ;0~10V:≥1MΩ
需要更大的负载能力请在订货时说明。
供电电源:交流:AC 95~265V
          直流:DC 20~32V
输入功率:0.9~1.8W

输入信号断线时的输出状态:
输出状态有跟随方式、报警方式两种状态可设置。

HAKK-GL智能隔离器选型方法
型号
说明
HAKK-GL
X
X
X
X
X
X
输入通道






缺省为单输入通道
D





双输入通道
输入通道
1




4-20mA
2




1-5V
3




0-10mA
4




0-5V
5




0-10V
6




0-20mA
第一路输出
1



4-20mA
2



1-5V
3



0-10mA
3A



-10-10mA
4



0-5V
4A



-5-5V
5



0-10V
5A



-10-10V
6



0-20mA
6A



-20-20mA
第二路输出



缺省为无第二输入
1


4-20mA
2


1-5V
3


0-10mA
4


0-5V
5


0-10V
6


0-20mA
通讯、报警功能


缺省为无通讯功能
T1

RS485通讯
T2

RS232通讯
A1

报警继电器输出(仅单输出)
A2

报警继电器输出(双输出)
供电方式

缺省为交流220V
D
直流24V


说明:
1.       单通道产品最多可以有两路输出;双通道产品每路只能对应一路输出
2.       双通道产品输入信号如需不同,请与本公司联系订货
3.       含通讯产品仅单输入通道产品,并且最多只有一路模拟信号输出。


面板指示:
PWR:电源指示灯(绿色)
ALM:输入信号故障报警指示灯(红色)
      正常工作时该指示灯不亮
输入信号故障时闪烁,输入超量程时长亮

接线图【请与开开仪表客服联系,全国免费咨询电话:400-094-1718】




安装方法
      35mm导轨式安装,安装时请注意卡位稳定、牢固。
      请尽可能垂直安装,已利于仪表内部热量散发

说明:
1、220V供电产品的电源接线图中电源端子L、N之间,L接相线,N接零线。
 2、外形尺寸为12.8×100×115mm产品,供电形式为直流24V,外形尺寸为18×100×115mm产品,供电形式为直流和交流,请注意区分。
 3、如接地线可靠接地,可确保本产品符合IEC61000-4-4:1995中第三类工业现场环境对抗电磁干扰的要求,如不接地线则会降低该项指标,但仍然可保证符合第二类一下的工业现场环境的应用,这已适用于绝大部分的工业现场。

校准
   本产品采用智能化数字化设计,可长期保证准确度在规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作。
