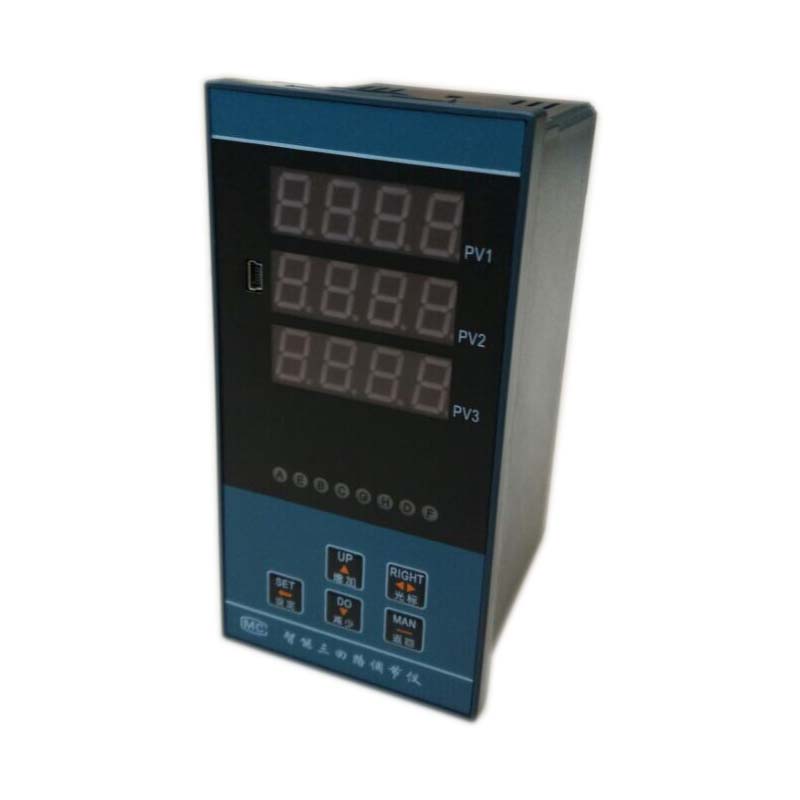

HAKK-403智能三通道数显调节仪

关键字:调节仪,变送器,传感器,,,,,,,,,
HAKK-403智能三通道数显调节仪
适用范围:
HAKK-403智能三通道数显调节仪是智能型、高精度的数显温度、压力、液位测量控制仪表,与各类传感器、变送器配合使用,可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集和通讯。


HAKK-403智能三通道数显调节仪
主要技术指标
基本误差:0.5%FS或0.2%FS±1个字
分 辨 率:1/20000、14位A/D转换器
显示方式;四排四位LED数码管分别同时显示
报采样周期:0.2秒
报警输出:每个通道可分别带1个报警,报警方式、报警灵敏度可设置,继电器输出触点容量AC220V/1A。
变送输出:每个通道可分别带4-20mA、0-10mA、1-5V、0-5V隔离输出
精 度:±0.1%FS,12位D/A
通讯输出:接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300~9600bps内部自由设定。
馈电输出:DC24V/50mA
电源:开关电源85——265VAC 功耗4W以下
外形尺寸:80×160×125mm(竖式)

HAKK-403智能三通道数显调节仪
选型表





HAKK-403

四通道显示调节仪
第一通道输出方式
B1

继电器报警输出
X1

模拟量变送输出
第二通道输出方式
B2

继电器报警输出
X2

模拟量变送输出
第三通道输出方式
B3








继电器报警输出
X3








模拟量变送输出
通讯输出
P






微型打印机
R






串行通讯RS232
S






串行通讯RS485
馈电输出
V12





带DC12V馈电输出
V24





带DC24V馈电输出
供电电源





220VAC供电
W




DC24V供电
第一通道输入信号
1Sn



见输入类型表
第二通道输入信号
2Sn


见输入类型表
第三通道输入信号
3Sn

见输入类型表



型号举例:HAKK-403B1B2X3V24-4-20
HAKK-403智能三通道数显调节仪,三通道输入信号均4~20mA,第一、第二通道分别带1个报警控制输出,第三道带模拟量变送输出
带DC24V馈电输出,供电电源220VAC

输入信号类型表
参数提示符
输入信号内容
参数提示符
输入信号内容
P100
 Pt100
tc-t
T型
C100
Cu100
tc-n
N型
 Cu50
Cu50
tc-j
J型
bA1
bA1
4-20
4-20mA
bA2
 bA2
0-10
0-10mA
tc-s
 S型
0-20
0-20mA
tc-k
K型
1-5U
1-5V
tc-e
 E型
0-5U
0-5V
tc-b
 B型
0-50
0-50mV
