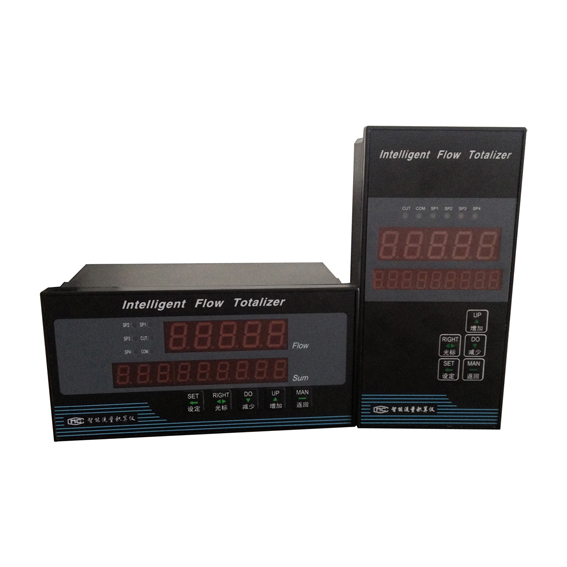

智能流量批量控制仪

关键字:批量控制仪,定量控制仪



智能定量批量控制仪



智能流量批量(定量)控制仪是一种将孔板、涡街、涡轮等流量传感器信号经过信号处理、运算、显示并通过输出接点与电磁阀组合实现流体批量控制的仪表。通过设置批量灌装值和提前量,配合大小阀工作模式可实现精确定量控制,单摆、泵阀联动以及手/自动模式方便用户灵活配置,实现单次和批量灌装控制。仪表不仅具备开方、累积、报警等丰富的功能,还可实现按键解除报警、传感器断线报警输出等特殊功能,充分满足不同用户不同场合的需要。








二、批量操作模式
2-1手动操作模式
每次定量灌装完成需要手动再启动下一个灌装过程;
2-2自动操作模式
    除第一次需要手动启动外,其余均自动启动,启动间隔受启动延时(dAt)控制;
    2-2-1自动不定次模式
         自动启动次数不受次数设定控制,累积次数达到65535次,自动清零;
    2-2-2自动定次模式
         自动启动次数达到设定次数时,停止灌装;
2-3大小阀控制模式
当设定好单次灌装量和提前量,按下启动键,大阀和小阀同时吸合,灌装开始,当灌装值达到大阀预定量(单次灌装量-提前量)时,大阀关闭,小阀继续工作,当灌装值达到小阀预订量时,小阀关闭。本次灌装结束,灌装次数加1,总灌装量累加本次灌装值。
2-4单摆控制模式
启动单摆模式时须先设定A阀和B阀对应的继电器。当设定好一次灌装量和提前量,按下启动键,A阀吸合,灌装开始,当灌装值达到A阀预定量时,A阀关闭,一次灌装结束。再次启动时,B阀吸合,灌装开始,当灌装值达到B阀预定量时,B阀关闭,一次灌装结束。如此实现A,B阀交替灌装。
2-5泵阀联动控制模式
启动泵阀联动时须先设定泵和阀控制继电器。当设定好一次灌装量和提前量,按下启动键,泵先吸合,经过阀门延时(详见【表六】),所有阀门(A,B阀无区别)才吸合,灌装开始。当灌装结束(阀门全关闭),经过泵延时,泵自动关闭。
测量精度:         ±0.2%F·S(25℃±2℃)
温度系数:         50ppm/
继电器接点容量   AC250V,3A(无感负载)
变送输出精度:    ±0.2%F·S(25℃±2℃)
变送输出负载能力:
0(4)20mA      ≤600Ω
010mA         ≤1.2kΩ
0(1)5V            >1MΩ
0(1)10V           >2MΩ
配电输出:         24V DC(供现场变送器或流量计工作,≤100mA)
输入阻抗:
电流                约100Ω
电压                800KΩ
频率信号
波形                矩形﹑正弦﹑三角波
幅值                低电平0~2V,高电平5~24V(可定制)
频率                0~5KHz
输入阻抗            5KΩ
供电电源:
交流                AC 85V~265V或(DC 120V~360V)
直流                DC 18V~32V
整机功耗:         <5W
工作环境:
温度                -10℃~50℃;
相对湿度            <85%RH,无腐蚀性气体;
仪表重量:         约0.5kg
外形尺寸(开孔尺寸):
横式                160mm×80mm(152mm×76mm)
竖式                80mm×160mm(76mm×152mm)
方形                96mm×96mm(92mm×92mm)
