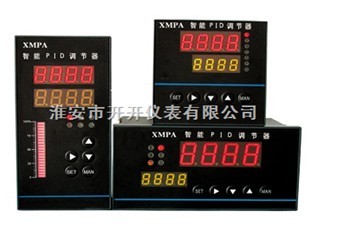

XMPA-9000智能PID调节器

关键字:智能光柱显示调节仪,调节仪






XMPA-9000智能PID调节器技术参数:
1、二十几种输入信号选择。
2、过程量、给定值、控制量三重显示。
3PID调节器正反作用选择。
4、出现断阻、断偶、断线故障时,控制量、过程量的模拟输出可选择0%100%或上限限幅值、下限限幅值。
5、跟踪输入信号的零点和满度可进行标定。
6、智能声光报警、双定时器或计数器功能。
7、可进行开方及小信号切除。
8、阀位反馈信号任意(各种模拟输入)
9、可实现外给定值输入(EM2功能)
10、可分别设定控制量上限、下限输出控制范围。可实现分程PID控制,即保持第一控制量的基础上另产生两个分程控制量。
11、测量值与设定值显示可进行加减运算。
12PID参数自整定或P参数独立自整定。
138组设定值PID参数存储和调用。
14、控制量跟踪反馈量(EM1功能),可实现手/自动双向无扰动切除。内给定值位移(SB功能)
15、可实现比值控制。比值控制公式:给定值SP=A×外给定+B(A为比值系数)
164个开关量控制输出。可实现重定位,关联报警等方式。
17、二个或三个模拟量输出:0-10mA4-20mA
1850HZ同步双向可控硅过零插补控制算法以实现对每一个正弦波的优化控制,避免了大功率负载对电网的高次谐波污染。断续PID调节器内置41A双向可控硅直接控制交流2KW以下的单相阻性负载或输出3组触发500A以下双向可控硅的同步信号。(注:应为阻性负载)
19、可提供多主机,单主机,无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准,高可靠性循环,条码校验。


显示方式
指示内容
双屏单光柱
上屏:测量时显示输入信号;设定时显示设定参数的提示符。
下屏:测量时显示给定值或测量值与设定值的运算结果、过程量模拟输出或输入过程量的%、控制量或跟踪量的%,显示方式用▲键选择;手动状态时显示控制量或跟踪量的%,设定状态时显示设定参数。
光柱:显示控制量的%。
单屏双光柱
单屏:测量时显示输入测量信号、控制量或跟踪量的%、给定值,显示方式用▲键选择;设定时交替显示设定参数的提示符及设定参数。
光柱1:以百分比形式显示主输入的测量信号。
光柱2:以百分比形式显示给定值或控制量的%或阀位反馈量的%(三种显示方式订货时注明)。
单屏三光柱
单屏:同单屏双光柱指示内容。
光柱1:以百分比形式显示主输入的测量信号。
光柱2:以百分比形式显示给定值。
光柱3:以百分比形式显示控制量。


选型表:

XMPA
□□□□□□□□□
说明
设计序列
9
9000系列仪表
显示方式
1
2
3
4
5
6
7
8
9
单屏显示
双屏显示
单屏+单光柱
单屏+双光柱
双屏+单光柱
双屏+双光柱
单屏+三光柱
三屏显示
开方方式显示信号切除(订货请注明)
输入方式
1
2
3
4
5
6
7
8
配热电偶(E、K、S、B、J、T、R、N)
配热电阻(Pt100、Cu50、Cu100、BA1、BA2、G)
配直流电流(0~10mA、4~20mA)
配直流电压(0~5V、1-5V、0~20mV、0~75mV、0~200mV)
配用远传压力电阻值及线性电阻值(0~400Ω)
配用1~5全部类型,用户可随时改变输入类型其中任何一种
频率输入(0`10KHZ)
特殊输入(如开方、小信号切除,订货请注明)
控 制 输 出 及 调 节 方 式
连续 PID 方 式
1
2
3
4
5
6
7
PID4~20mA输出(反作用)
PID0~10mA输出(反作用)
PID0~5V输出(反作用)
PID1~5V输出(反作用)
PID0~10V输出(反作用)
正作用(1~5其中一种,订货注明)
1~6其中一种+继电器(订货注明继电器的种类和数量)
断 续 PID 方 式
1
2
3
4
5
6
7
内置可控硅(双向41A、2KW以内)输出
内置可控硅(双向41A、2KW以内)输出(可加2或3个继电器,订货注明)
外接可控硅(单硅或双硅)
外接可控硅(单硅或双硅)(可加2或3个继电器,订货注明)
采用三相对零插补法可控硅触发(触发电流达500mA以上
三相过零可控硅触发加1或2个继电器(订货注明)
SSR固态继电器输出(12V)加2个继电器报警(用户提供SSR技术参数)
附加功能(注)
0
1
2
3
4
5
6
7
8
9
无附加功能
有输出上限、下限控制范围
有开机手动功能
EM1功能
EM2功能
SB功能
自整定功能
8组PID参数选择
比值控制:SP=A×外给定+B
阀位反馈显示及跟踪控制(默认输入4-20mA或订货说明)
外形尺寸
H
V
F
Q
横式160×80开孔152×76
竖式80×160开孔76×152
方式96×96开孔92×92
方式72×72开孔68×68
变送输出
A
B
C
D
E
F
无变送输出
0~10mA变送输出
4~20mA变送输出
0~5V变送输出
1~5V变送输出
特殊信号变送输出
定时功能

S
缺省为无定时功能
带定时功能
供外24V 直流电源

P
缺省为无24V直流电源输出
带24V直流电源输出(可做二线制变送器电源)
通讯接口

T
缺省为不带通讯接口
带RS485或RS232通讯接口
供电电源

K
W
缺省为220V.AC
开关电源85~260VAC
开关电源18~36VDC或18~36VAC
