您当前的位置:首页   <   显示仪表系列   <   XMBA-9000 智能双输入显示调节仪

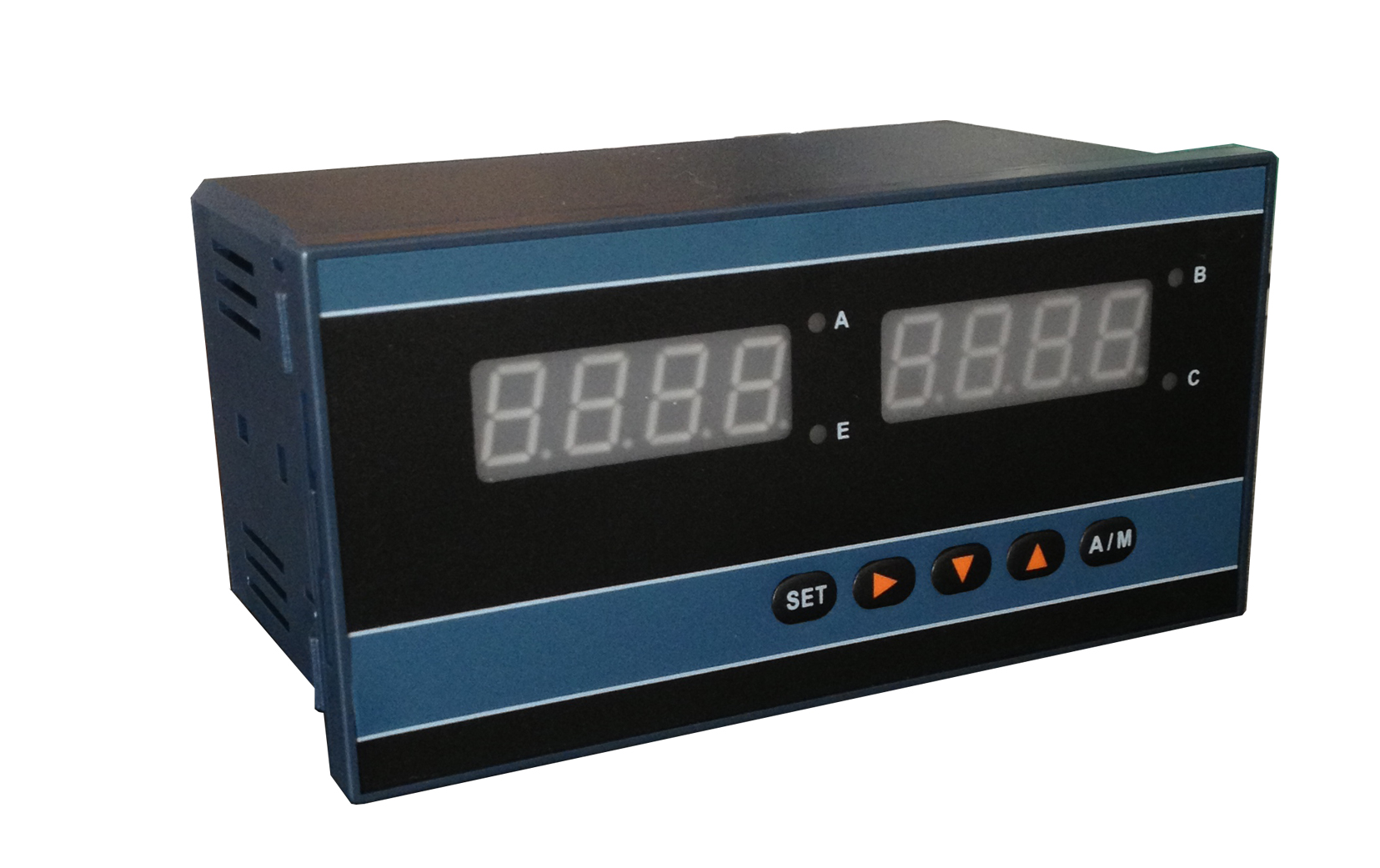

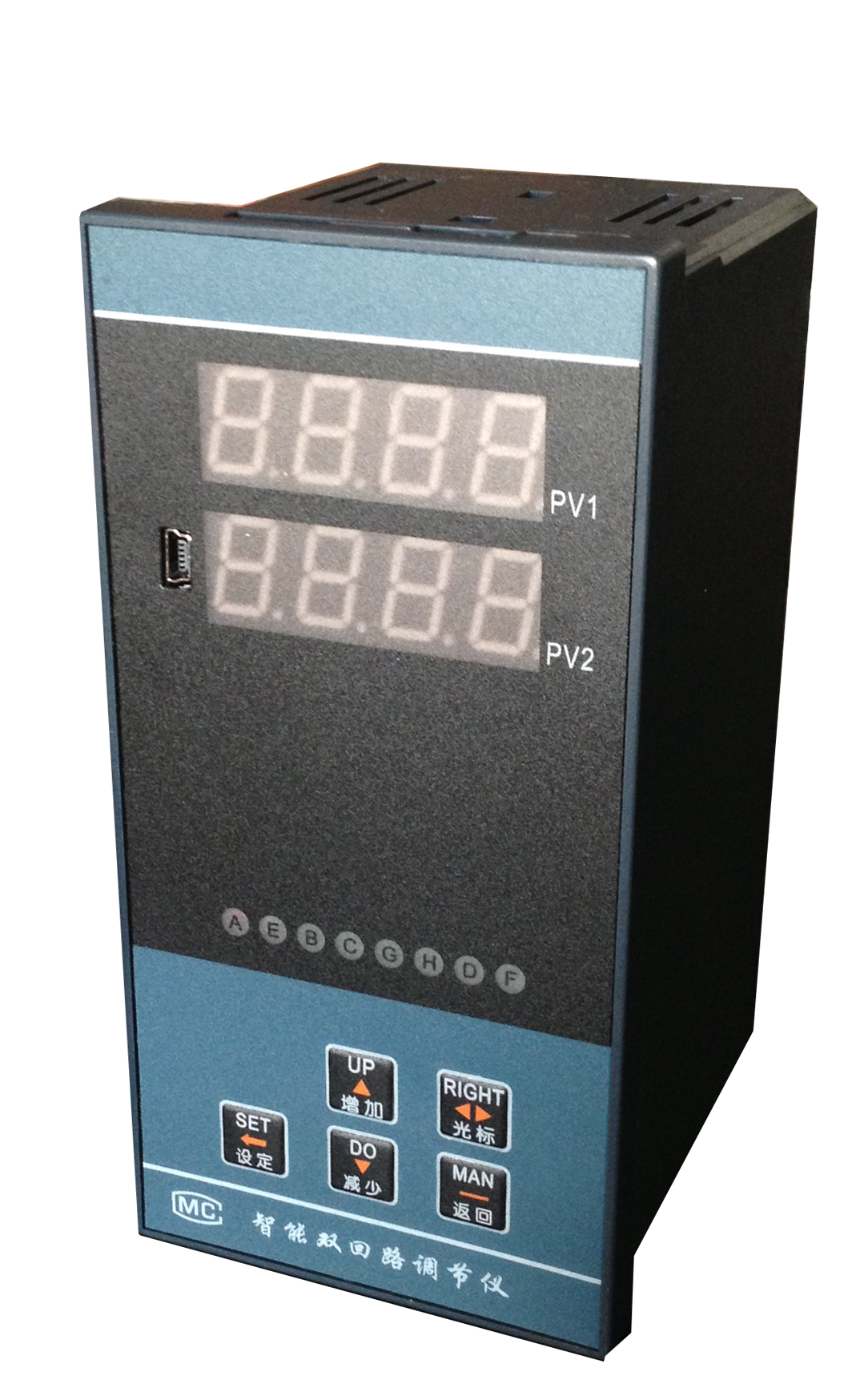

XMBA-9000 智能双输入显示调节仪

关键字:智能双输入显示调节仪,调节仪





产品概述:XMBA-9000 智能输入显示调节

产品特点
1、双输入信号种类:相同电偶、相同电阻、相同电流电压、电阻和电流或电压。
2
可分别设置主、副输入的显示量程、小数点位数及迁移量。
3
开关量控制任意分配给主输入与副输入,或主、副输入之间的运算值
4
主、副输入可进行加减除等运算。
5.  5
个开关量输出,一个为输入部分的断线报警,4 个为位式控制或可编程双定时器,计数器或可编程智能声光报警。四个设定值可独立设置参数及滞后区间。
6
可外供 2 4 VD C ,带动 1 2 个二线制变送器。
7
可实现关联报警控制方式,可对主副输入进行关联控制。
8
8 种报警控制方式选择。
9
有两个或三个模拟量输出。主、副输入可同时或分别模拟变送输出,也可主、副输入之间的运算值变送输出,模拟输出的零点与满度可在显示数值区间内任意设置
10
、可提供多主机,单主机,无主机方式的 R S 4 8 5 异步串行通讯方式。通讯数据校验遵照 C R C - 1 6 美国数据通讯标准,高可靠性循环,条码校验。

●面板指示

显示方式
指 示内 容
双屏显示
上屏显示主输入值,下屏显示副输入值。
三屏显示
上、中屏分别显示主、副输入值,下屏显示主和副输入相加或相减运算值。
单屏双光柱
单屏显示主或副输入值(用▲键切换)
双光柱分别显示主和副输入值的%。
双屏单光柱
上、下屏分别显示主、副输入值。
单光柱显示主或副输入值的%(用键切换)
双屏双光柱
双屏分别显示主、副输入值
双光柱分别显示主、副输入值的%


XMBA-9000智能双输入显示调节仪选型表


XMBA
□□□□□□
说 明
设计序号
9

9000系列双输入仪表
显示方式
1
2
3
4
5
6
7
8

单屏显示
双屏显示
单屏+单光柱
单屏+双光柱
双屏+单光柱
双屏+双光柱
三屏显示
显示为开方加小信号切除(订货注明)
输入方式
1

 2

3


4


主副输入同为热电偶(K、E、S、B、J、T、R、N)

主副输入同为热电阻(Pt100、Cu100、Cu50、BA1、BA2、G)

主副输入同为电流或电压(0~10mA、4~20 mA、0~20mV、0~75 mV、0~200 mV、0~5V、1~5V)


主输入为Pt100,副输入为电流或电压(订货注明)
控制输出
及调节方式
(开关量
输出)
0
1

2

3

4

无继电器输出
1个继电器(任意分配给主输入或副输入或主副之间运算值)
2个继电器(任意分配给主输入或副输入或主副之间运算值)
3个继电器(任意分配给主输入或副输入或主副之间运算值)
4个继电器(任意分配给主输入或副输入或主副之间运算值)
附加功能
0
1

无附加功能
带有断偶、断阻、断线后状态输出
外形尺寸
H
V
F
Q

横式160*80 开孔152*76
竖式80*160 开孔76*152
方式96*96  开孔92*92
方式72*72   开孔68*68
变送输出
A
B
C


E
F

主输入或副输入可独立变送输出
(主输入±副输入)×(Lup-Ldo)
(主输入±副输入)×(Lup-Ldo)+显示位移+PFS
主输入与副输入的运算值输出
主输入与副输入均独立变送输出
特殊要求变送输出
供外24V
直流电源

P

缺省为无24V直流电源输出
带24V直流电源输出(可做二线制变送器电源)
通讯接口

T

缺省为不带通讯接口
带RS485或RS232通讯接口
供电电源

K
W
 缺省为220V.AC
开关电源85~260VAC
开关电源18~36VDC或18~36VAC
