双金属温度计

关键字:双金属温度计,温度计



产品简介:
HAKK-WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。
主要特点:
现场显示温度,直观方便;安全可靠,使用寿命长;
多种结构形式,可满足不同要求。
工作原理:
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值。
技术参数:
执行标准
JB/T8803-1998  GB3836-83
其他参数
标度盘公称直径:60,100,150
精度等级:(1.0),1.5
热响应时间:≤40S
防护等级:IP55
角度调整误差:角度调整误差应不超过其量程的1.0%
回差:双金属温度计回差应不大于基本误差限的绝对值
重复性:双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2
测温范围
测量范围℃
适用范围

工业、商业
实验室、小型
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500

正常工作天气条件
工作场所
温度℃
相对湿度%
掩蔽场所
-25~+55
5~100
户外场所
-40~+85
5~100

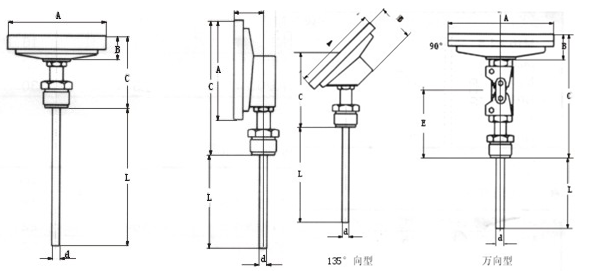

外形及尺寸
形式
A
B
C
E
L
d
轴向型
65
23
73
-
75
100
150
200
300
400
500
750
1000
Φ6
Φ8
Φ10
105
23
73
-
155
23
73
-
径向型
65
50
110
34
105
50
110
34
105
50
110
34
135°向型
105
23
85
-
155
23
85
-
万向型
105
23
178
120
155
23
178
120



安装固定形式
可动外螺纹管接头
M
H
SW
d
M16×1.5
12
18
Φ6
Φ8
Φ10
M20×1.5
16
22
M27×2
20
30
NPT1/4
15
18
NPT1/2
19
22
NPT3/4
25
30

可动内螺纹管接头

M
H
SW
d
M16×1.5
12
18
Φ6
Φ8
Φ10
M20×1.5
16
22
M27×2
20
30
NPT1/4
15
18
NPT1/2
19
22
NPT3/4
25
30

固定螺纹管接头

M
H
SW
d
M16×1.5
12
18
Φ6
Φ8
Φ10
M20×1.5
16
22
M27×2
20
30
NPT1/4
15
18
NPT1/2
19
22
NPT3/4
25
30

卡套螺纹接头

M
H
SW
d
M12×1.5
15
19
Φ6
M16×1.5
15
22
Φ8
M20×1.5
16
24
Φ10

卡套法兰接头
D
D0
D1
SW
d0
d
Φ60
Φ42
Φ24
Φ22
Φ9
Φ8 Φ10

固定法兰
D
D1
D2
H
d0
d
Φ105
Φ75
Φ55
Φ16
Φ14
Φ8
Φ10



 备注:可提供ANSI、JB、HG等标准法兰。
选型编码
HAKK -


系列号 WSS   双金属温度计
表盘公称直径 -3   Φ60
-4   Φ100
-5   Φ150
表盘形式 0   轴向(直型)
1   径向(角型)
2   135°向(钝角型)
8   万向(可调角型)
安装固定形式 0   无固定装置
1   可动外螺纹
2   可动内螺纹
3   固定螺纹
4   固定法兰
5   卡套螺纹
6   卡套法兰
保护形式 -   普通型
W   防护型
F   防腐型

型号及规格
轴向型双金属温度计
型号
测温范围
精度等级
保护管材料
规格

安装固定形式
D
L
WSS-330
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-440
Φ100
WSS-500
Φ150
WSS-301
Φ60
可动外螺纹
WSS-401
Φ100
WSS-501
Φ150
WSS-302
Φ60
可动内螺纹
WSS-402
Φ100
WSS-502
Φ150
WSS-303
Φ60
固定螺纹
WSS-403
Φ100
WSS-503
Φ150
WSS-304
Φ60
固定法兰
WSS-404
Φ100
WSS-504
Φ150
WSS-305
Φ60
卡套螺纹
WSS-405
Φ100
WSS-505
Φ150
WSS-306
Φ60
WSS-406
Φ100
卡套法兰
WSS-506
Φ150
径向型双金属温度计
型号
测温范围
精度等级
保护管材料
规格
安装固定形式
D
L
WSS-310
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-410
Φ100
WSS-510
Φ150
WSS-311
Φ60
可动外螺纹
WSS-411
Φ100
WSS-511
Φ150
WSS-312
Φ60
可动内螺纹
WSS-412
Φ100
WSS-512
Φ150
WSS-313
Φ60
固定螺纹
WSS-413
Φ100
WSS-513
Φ150
WSS-314
Φ60
固定法兰
WSS-414
Φ100
WSS-514
Φ150
WSS-315
Φ60
卡套螺纹
WSS-415
Φ100
WSS-515
Φ150
WSS-316
Φ60
WSS-416
Φ100
卡套法兰
WSS-516
Φ150
135°向型双金属温度计
型号
测温范围
精度等级
保护管材料
规格
安装固定形式
D
L
WSS-420
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-520
Φ150
WSS-421
Φ100
可动外螺纹
WSS-521
Φ150
WSS-422
Φ100
可动内螺纹
WSS-522
Φ150
WSS-423
Φ100
固定螺纹
WSS-523
Φ150
WSS-424
Φ100
固定法兰
WSS-524
Φ150
WSS-425
Φ100
卡套螺纹
WSS-525
Φ150
WSS-426
Φ100
卡套法兰
WSS-526
Φ150


万向型双金属温度计
型号
测温范围
精度等级
保护管材料
规格
安装固定形式
D
L
WSS-480
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-580
Φ150
WSS-481
Φ100
可动外螺纹
WSS-581
Φ150
WSS-482
Φ100
可动内螺纹
WSS-582
Φ150
WSS-483
Φ100
固定螺纹
WSS-583
Φ150
WSS-484
Φ100
固定法兰
WSS-584
Φ150
WSS-485
Φ100
卡套螺纹
WSS-585
Φ150
WSS-486
Φ100
卡套法兰
WSS-586
Φ150


 备注:
选型须知:请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例:万向型双金属温度计,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,长度450mm WSS-481, 0~400℃,L=450, M27×2,1.5级
