您当前的位置:首页   <   温度仪表系列   <   温度变送器模块
温度变送器模块

关键字:温度变送器模块,变送器模块

应用:
HAKK-WB系列
温度变送器模块为24V供电、二线制的一体化变送器。产品采用进口集成电路,将热电阻或热电偶的信号放大,并转换成4-20mA或0-10mA的输出电流,或0~5V的输出电压。其中铠装变送器可以直接测量气体或液体的温度特别适用于低温范围测量,克服了冷凝水对测温所带来的影响.

特点:
HAKK-WB系列
温度变送器模块有如下特点:可直接安装在传感器接线盒内、信号准确、可远传(最大1000M)、精度高、抗干扰、长期稳定性好、免维护。该系列产品已广泛应用于工业控制各领域。

技术参数及说明:

热电阻测量范围
PT100:-200~650℃;CU50:-50~150℃
热电偶测量范围
K分度:300~1200℃; E分度:200~800℃;S分度:600~1600℃
输出信号
4-20mA,0-10mA,0-10V,0-5V任选
测量精度
热电阻:0.2~0.3% 热电偶:1~2%
温度漂移
0.025%/℃,年漂移小于0.5%
工作电源
+12VDC或+24VDC±10%
工作环境
0~70℃
储存环境
-40~+85℃
负载能力
0~500欧姆

变送器型号命名

与含义

变送器类型
分度号
接线盒
护管外径
固定方式及插入深度
RWB热电阻
PT100
A防水
1-16mm
用文字说明
DWB热电偶
CU50

2-12mm

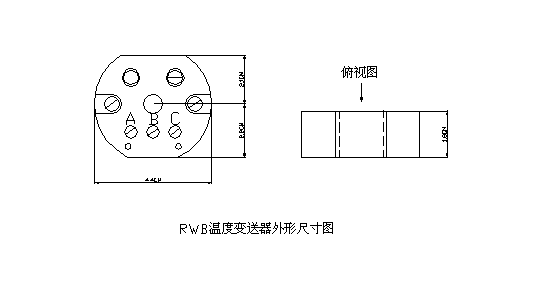

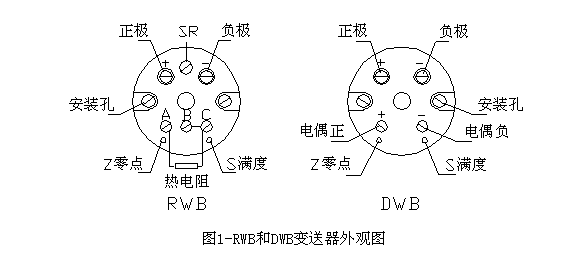

 外型图

注意事项
HAKK-WB系列
温度变送器模块的供电电源不得有尖峰,否则容易损坏变送器。变送器的校准应在加电5分钟后进行,并且要注意当时环境温度。测高温时(>>100℃)传感器腔与接线盒间应用填充材料隔离,防止接线盒温度过高烧坏变送器.在干扰严重的情况下使用传感器,外壳应牢固接地避免干扰.电源及信号输出应采用Ф10屏蔽电缆传输,压线螺母应旋紧以保证气密性。只有WBR型有0~10mA输出,为三线制,在量程值的5%以下,由于三极管的关断特性造成不线性.变送器每6个月应校准一次.WB因受电路限制不能进行线性修正,最好按说明选择量程以保证其线性。

备注
用户选型时请告知使用环境,在对型号命名不清楚时可用文字说明,如果定购非标产品如0-5V输出等请注明。
