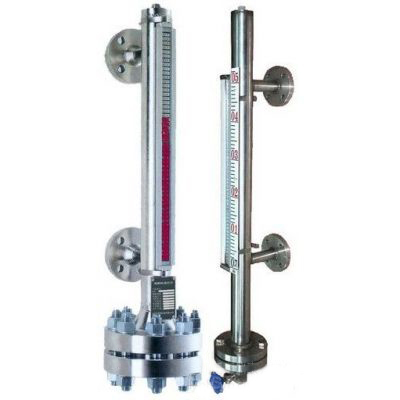

防腐型磁翻板液位计

关键字:防腐型磁翻板液位计

防腐型磁翻板液位计
HAKK-UHZ-F防腐磁翻板液位计
有不锈钢主体内衬聚四氟乙烯(PTFE)和不锈钢内衬聚丙烯(PP)两种,适合腐蚀性介质的测量。
内衬型磁翻板液位计(PTFE)适用于腐蚀性介质且工作温度又较高场合的液位测量,采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺,结构可靠,使用寿命长。是氢氟酸等强腐蚀性介质液位测量的最佳选择。
内衬型磁翻板液位计(PP)适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 独特的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好,温度及压力较低时选用此产品性价比较高。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制

HAKK-UHZ-F防腐型磁翻板液位计安装于桶槽外侧延伸管上,桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关,做为电气接点信号输出,或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性耦合隔离密闭结构。用于石油、化工、焦化、冶金、船舶、电力、轻工、环保等行业中的塔、槽、罐容器内各种液体液位的连续测量。属就地指示显示型液位计。可选配液位报警器和液位变送器。

结构原理:
HAKK-UHZ-F防腐型磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时 翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实 际高度,从而实现液位清晰的指示。
液位计的分类和应用:
1、插入型磁翻板液位计:该液位计适用于地下槽、池的液位测量和控制。
2、保温型磁翻板液位计:该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂,以保证液位的稳定。使仪表正确指示出被测液位。
3、防霜型磁翻板液位计:是我厂专为解决低温液体液位计外结冰而设计的专利产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
4、耐强腐蚀型磁翻板液位计:该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。

显著特点:
防腐型磁翻板液位计的零部件采用1Cr8NitTi、316L、304不锈钢内衬PTEE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有优秀的可靠性和抗腐蚀性能。其特点十分显著:
1、设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用;
2、测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的;
3、工作压力范围宽,耐压从真空到42MPa;
4、工作温度范围宽,适用于从-160-450℃;
5、广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量;
6、各型号均可选丁忧磁性报警开关,实现高低液位自动控制或报警;
7、各型号均可选配4-20mADC液位变送器,实现远距离集中测量与控制。


防腐型磁翻板液位计主要技术参数:
测量范围:0-150-6000mm(大于6000mm可协商订货)。
介质密度:0.4-20g/cm3。
工作压力:-0.1-42MPa。
工作温度:-160-450℃。
连接法兰:法兰通径为DN20-DN150,法兰标准采用化工部HG20592-97法兰标准,其它法兰标准请用户在订货时注明。
环境振动:频率≤25HZ,振幅≤0.5mm。
法兰材质:碳钢、304、316L。
跟随速度:≤0.08m/s。
介质粘度:≤0.04Pa。
主导管材质:1Cr18Ni9Ti、304、316L、PP、PTEE,304不锈钢内衬PTEE。
主导管直径:¢48、¢57、¢62mm。
磁翻柱材质:≤80℃:ABS塑料,≥80℃:陶瓷或金属。
显示器材质:≤80℃:ABS塑料,≥80℃:铝合金。
安装方式:侧装,顶装(低装)。
排污阀:球阀,针型阀。

产品适用对象:
HAKK-UHZ防腐型磁翻板液位计广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供您选择,以适应不同场合、环境的要求。

防腐型磁翻板液位计选型表:

型号
代码
说明
HAKK-UHZ-F

液位计类别
0
翻板指示
1
电远传带翻板



液位计型号
0
基型
W
保温型
D
插入型
J
耐腐型
S
防霜型
Z
保温耐腐型
Y
插入耐腐型

报警控制
0
无报警
1
带上限
2
带下限
3
带上下限


浮子材质
P
不锈钢
L
防锈铝
T
S
PVC塑料
F
氟塑包裹




       主体材质
P
不锈钢
L
防锈铝
T
S
PVC塑料
F
氟塑管
PF
内衬四氟
PP
内衬丙烯
PE
内衬乙烯
连接法兰

表一
介质温度

表二
实际使用压力

表三
介质比重

要注明
订货长度

要注明

/B
防爆型

表一:

公称压力
Mpa
Kgf/ cm2
0.6
1.0
1.6
2.5
4.0
6.3
10
16
220
320
代号
不锈钢
A
B
C
D
E
F
G
H
I
J
碳钢
a
b
C
d
e
f
g
h
i
j
法兰标准
HG20593-97 DN20RF
HG20595-97RFDN20
H12-0-2
H12-0-3

表二:

介质温度
-400
≤80
≤100
≤150
≤300
≤350
≤480
代号
A
B
C
D
E
F
G

表三:

使用压力
(实际)
Mpa
Kgf/ cm2
0.6
1.0
1.6
2.5
4.0
6.3
10
16
220
320
代号
A
B
C
D
E
F
G
H
I
J


订货时请提供下列参数:
1、型号规格;HAKK-UHZ;
2、被测介质名称:介质密度:如果不知道密度,可以告诉我们介质的名称,混合液体要知道由哪几种液体组成;
3、仪表测量范围:也可称为公称长度,也就是两个法兰的中心距离,或者看一下已经使用的产品的标尺刻度;
4、工作压力:最高承受压力;
5、工作温度:测量液体的最低、最高温度;
6、材质要求:接液材质,如不知道用哪种材质,可以向我们咨询(一般装液体的是什么材质我们就可以用什么材质);
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件;
8、法兰标准:法兰的公称通径,使用最多的法兰是DN20或DN25;
9、特殊要求:请在订货前详细注明,如是否要带远传、保温夹套等等。
