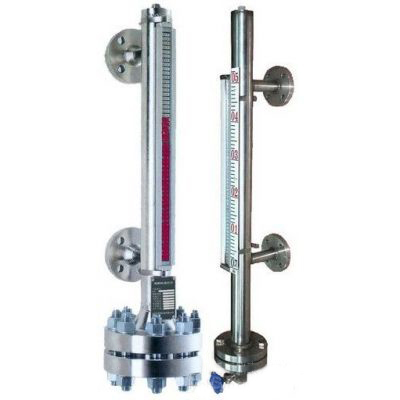

高温高压磁翻板液位计

关键字:高温高压磁翻板液位计

高温高压磁翻板液位计

专业生产高温高压型磁翻板液位计,可做到国内最高温度520度,最大压力32MPa,现场显示,可以带4-20m A信号输出,接液材质可以为304不锈钢,316L/316不锈钢,PVC/UPVC,304+PTFE材质等,可以测量各种腐蚀性介质

HAKK-UHZ-G高温高压磁翻板液位计可以拓宽UHZ系列磁翻板液位计的使用范围,更广泛地满足电力、供热、供气等行业的要求,采用独特的散热方式,有效地控制了介仪表的工作温度,避免了磁性元件在高温条件下退磁,确保仪表工作可靠,可测量高温450℃,高压25MPa
HAKK-UHZ-G高温高压磁翻板液位计适用于高温高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。

主要原理
磁翻柱液位计也称为磁翻板液位计,它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子(简称磁性浮子)在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱(也成为磁翻板)的静磁力耦合作用导致磁翻柱翻转一定角度(磁翻柱表面涂敷不同的颜色),进而反映容器内液位的情况。
配合传感器(磁簧开关)和精密电子元器件等构成的电子模块和变送器模块,可以变送输出电阻值信号、电流值(4~20mA)信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。

适用范围及特点
本液位计是在借鉴国内外同类产品的基础上,积极吸收、揉合众多产品的优点,通过公司技术人员的精心设计而成的。采用优质磁体和进口电子元件,使产品具有:设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。
同时,随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。另外,本液位计输出信号多样,实现远距离的液位指示、检测、控制和记录。
本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。


技术参数:
测量范围:200…….~15000㎜(超过6000mm的或运输条件不允许超过长度的液位计可采购分段制造)
工作压力:6.3、10.0、16.0、25.0MPa;
介质密度差:≥.0.15g/cm3(测量界位)
介质粘度:≤0.4Pa?S;
过程连接:DN20/25 PN1.0 (执行标准HG20592~20635-97),如需其它标准可按客户要求制造。
接液材质:316SS、316L等等
(按介质化学性质及使用温度压力选择);
浮子材质:316SS、316L、钛等。

注:浮子的长度会随着测量介质的密度、压力而变化

参数说明:

液位计
类型
就地显示输出4-20mA □ 上、下限报警(开关形式: 常开或常闭、保持型、防爆型)
输出4-20mA及上、下限报警 □ HART协议□ RS485总线
工作温度
□-20~450℃□℃(按客户要求)
测量范围
□L= (按客户要求:200…….~15000)
测量介质
□(按客户要求)
介质密度
□g/cm3(按客户提供:≥.0.5g/cm3)
设计压力
□≤6.3Mpa □≤10.0Mpa □≤25Mpa □ 其它Mpa
实际压力
□≤6.3Mpa □≤10.0Mpa □≤25Mpa □ 其它Mpa
过程连接
□DN20 PN1.0□ DN25 PN1.0 □ 其它:DNPN(按客户要求)
其它要求
防爆(隔爆型)□ 其它
