浮筒液位计

关键字:KK-FT浮筒液位计

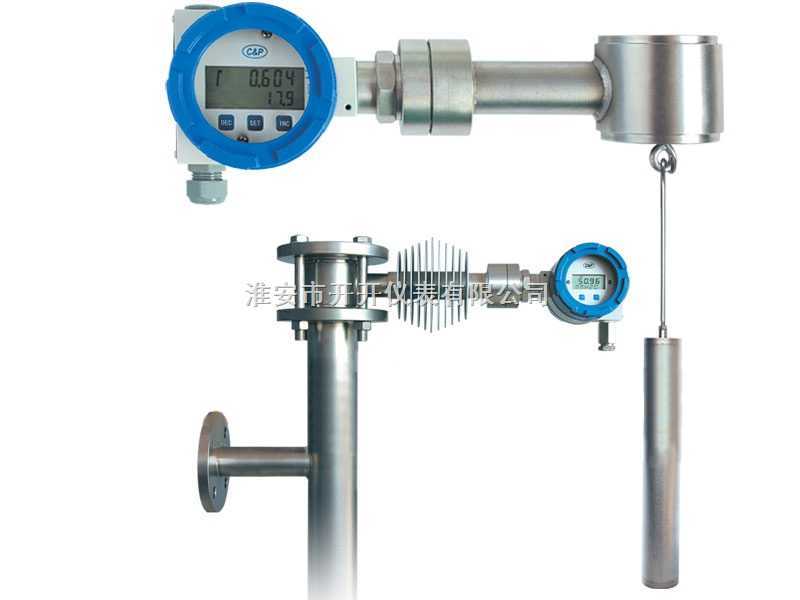

    KK-FT浮筒液位计是根据阿基米德定律和磁藕合原理设计而成的液位测量仪表。并具有指针式现场指示功能。可提供上下限位报警信号输出。
    仪表可用于敞口或压力容器的液位和界面测量,特别适用于高温,高压的场合。

    KK-FT浮筒式液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力,向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时,浮筒就静止在某一位置(见图1)。当液位发生变化时,浮筒所受浮力相应改变,平衡状态被打破,从而引起弹力变化即弹簧的伸缩,以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样,通过指示器内磁感应元件和传动装置使其指示出液位。限位开关的仪表即可实现液位信号的报警功能。

    仪表可用来测量液位、界位和密度,既可输出4-20mA的标准信号,又可以提供与之对应的HART通讯协议输出。方便的手持通讯器可以在仪表输出的任意一点对仪表进行组态调试。仪表采用了大屏幕LCD显示屏,用以显示过程变量和组态的数据。给仪表标定提供了方便。
    由于仪表的测量精度高,稳定性能好,调试方便,标定简单,广泛应用于石油、化工、冶金、电力、食品等行业。

主要技术参数:

1、精度等级:0.5%、1.0%;
2、输入信号:液位、界位或密度的变化;
3、输出信号:模拟量:4-20mADC;
             数字量:HART1200波特移频键控(FSK)
4、负载能力:350Ω(48VDC供电时可为15Ω);
5、测量范围:300、500、800、1200、1600、2500、3000mm(也可根据用户要求  制作);
6、介质比重:0.4-1.4(介质比重差>0.2);
7、工作压力:1.6、2.5、4.0、6.4、10.0、16.0MPa;
   工作温度:DLC3000系列数字式液位控制      -40—+70
             浮筒液位传感器及外筒          -110——+400
             (对于用户的特殊要求,可协商解决。)
 8、供电电源:24VDC;
 9、功率:0.5W;
10、防护等级:IP66;    隔爆型:ExdIICT6;        本质安全型:ExiaIICT6。
11、连接法兰标准:可参照外形图及安装尺寸图用户如需配其它法兰如:GB、SH、HGJ、ANSI等标准请在订货中说明,如有特殊要求可协商解决;
材质选择: 用户在选择接液部分材质和内外筒材质时应参照表13和有关被测介质对接液部分的腐蚀轻重来选择。以保证仪表在现场的正常运行。

型谱

说明

HAKK-FT
浮筒液位计

基本类型
A
仅指针液位显示,不需用电

B
指针液位显示,输出开关信号

C
二线制4~20mA, HART通信协议

主体材质
1
Q235钢

2
321 SCS321 1Cr18Ni9Ti 1.4873

3
316Ti OCr18Ni12Mo2Ti 1.4571

4
316 SVS316 OOCr17Ni12Mo2 1.4401

5
316L SVS316L OOCr14Ni12Mo2 1.4435

6
特殊材质(需注明)

安装方式
H
外浮筒侧侧安装式

C
外浮筒侧底安装式

F
外浮筒顶侧安装式

G
外浮筒顶底安装式

N
内浮筒顶装式

被测参数
1
测量液位

2
测量界位

3
测量密度

压力等级
4/4A
2.5MPa/Class 150LB ANSI

5/5A
4.0MPa/Class 300LB ANSI

6/6A
6.3MPa/Class 600LB ANSI

7/7A
16.0MPa/Class 900LB ANSI

8/8A
32.0MPa/Class 1500LB ANSI

9/9A
40.0MPa/Class 2500LB ANSI

过程温度
T1
常温型-40℃~150℃

T2
高温型-150℃~400℃

T3
低温型-196℃~40℃

防爆类型
O
无防爆要求

D
隔爆型 ExdIICT4~T6

E
本质安全型 ExiaIICT4~T6

B
配安全栅(见使用说明书)

附加
蒸汽夹套
0
筒体无夹套

J1
蒸气伴热管

J2
蒸气夹套 过程连接JB/T82.1-94 DN15 PN1.0

测量范围(mm)
-□□□□

介质密度(Kg/m3
-□□□□


HAKK-FT
A
1
H
1
5A
T1
D
J1
800
956

HAKK-FT浮筒液位计;仅指针液位显示,不需用电型;主体材质Q235;外浮筒侧侧安装式;用于测量液位;压力等级为Class 300LB ANSI;过程温度为常温;隔爆型;带蒸汽伴热管;测量范围800mm;介质密度956kg/m3
