一、  概述：

  HAKK-FK系列浮球液位开关（浮球液位控制器），广泛应用于民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内殊荣口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱工业污水等各种导电及非导电液体，本控制器可对液位进行单点或多点的自动控制及报警调节功能。

二、结构原理：

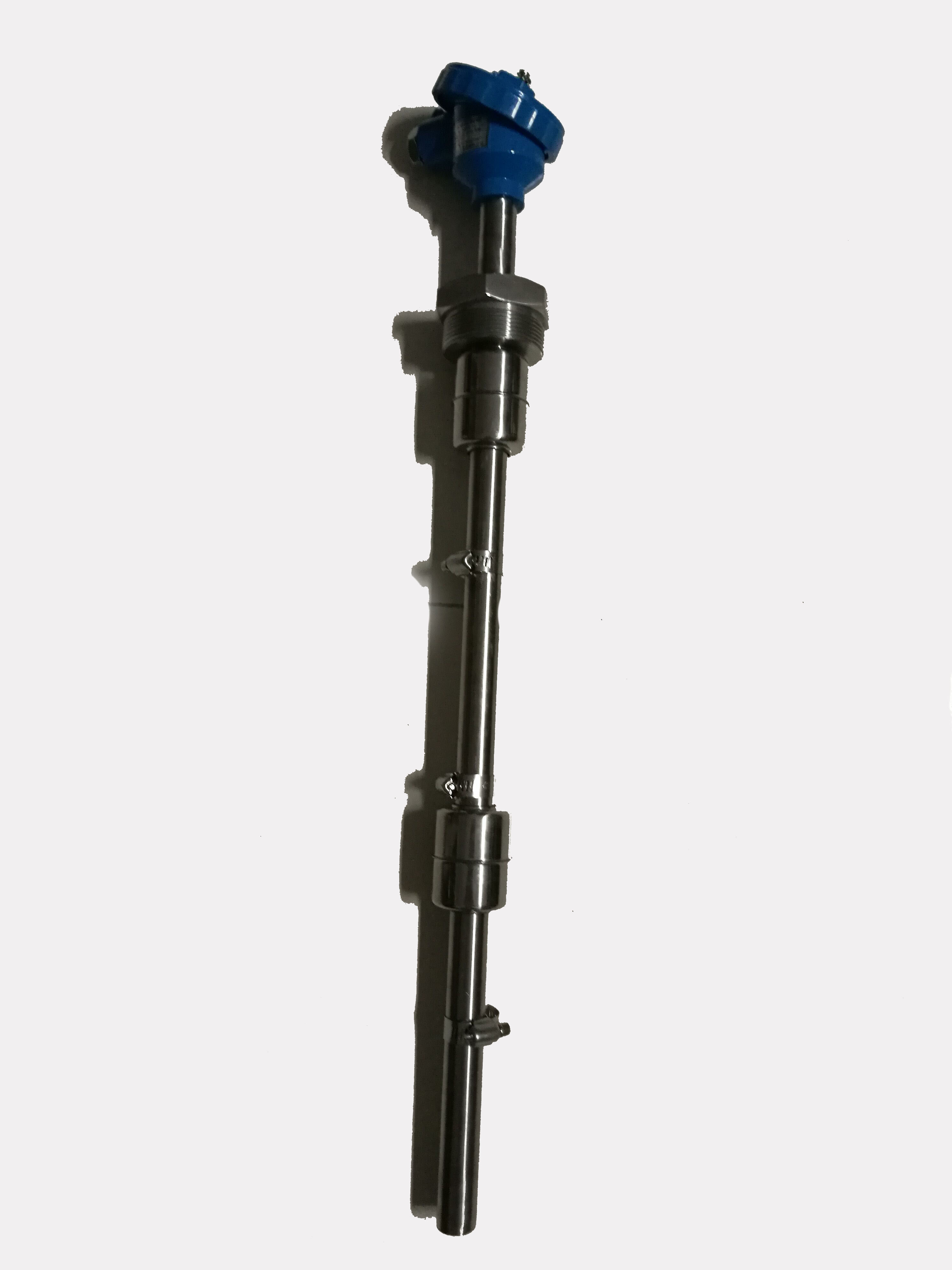

  液位开关主要由浮球、导杆、干簧管开关和接线盒等组成。根据测量介质的不同，接液材质有不锈钢、PP、PTFE等。随着液位上下变化，导杆外的浮球沿导杆上下移动，当接近干簧管开关时，通过磁性耦合，浮球内的永久磁钢吸合导杆内的干簧管开关，发出开关通断信号，从而达到控制液位的目的，可驱动泵对液位进行全自动控制。常开簧片开关处于磁场中时接通，处于磁场外时呈断开状态。常闭簧片开关处于磁场中时断开，处于磁场外时呈接通状态。如下图所示：

三、特点：

●结构简单、安装方便、工作可靠、维修简易、价格适宜。

●应用广泛，可适宜各种介质的液位测量。

●灵敏度高，稳定性强。

●不锈钢材质，耐腐蚀防爆。

四、技术参数：

※测量范围：500-8000mm

※介质比重：≥0.45g/cm3

※工作压力：0-4.0MPa(PVC仅用于常压)

※工作温度：-49~150℃（PVC-20~80℃）

※粘度：＜0.1Pa.S

※连接法兰：DN80、DN100、DN150等HG20592标准（选用其它标准法兰，须在订货时注明）

※触点容量：220VAC 1A；24VDC 0.5A

※开关寿命：10⁷次

※电气接口：M20×1.5

※接线盒外壳防护：IP68

※防爆：隔爆型d II BT4、本质安全型ib II BT4（必须外配安全栅）

※浮球：Φ150、Φ90、Φ52或其它

※接液材质：不锈钢；PP；PTFE

※接线盒材质：铝合金

五、外型及安装：

1、传感器必须垂直安装在被测容器上，液位计的安装位置，应正确选择在液体波动小，避开或远离液体介质进、出口处，减小介质流体对液位计的冲击而产生影响。

2、安装时必须将上部和下部定位环拧紧到标记线位置即可(如只有一个定位环，即为下部定位环，将定位环移至底部标记线即可)。如选用多个浮球则定位环我司出厂时会固定好。

3、如果是法兰对接，如不能直接成套插入法兰孔，请先将浮球取下，将主体钢管插入容器法兰盘，然后进入容器将浮球放置主体上，拧紧下部定位环到标记线位置即可。

4、液位计的量程范围超过3米，需管底定位，即液位计下端与容器底部应该固定牢。

5、触点应经交流220V中间继电器转换。

6、传感器在安装前需要进行检查，用万用表接在相应的接线端子，当浮球上下移动时，相应得使干簧管进行动作，万用表进行相应的蜂鸣指示。

六、订货须知：

 订货时请注明:

 1、测量范围及安装范围

2、介质温度及工作压力和介质名称及密度

3、连接规格（法兰大小或螺纹规格）

4、传感器型号

5、传感器材质，各测量点的具体位置以及触点形式（常开或常闭），如不确定则以常开触点生产

6、如有特殊需求请在订货时说明
