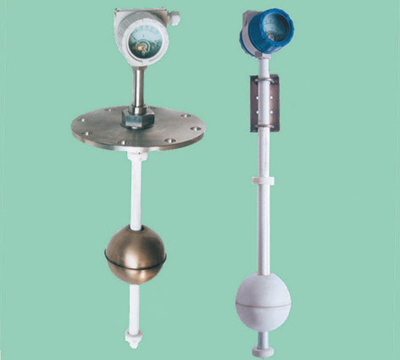

浮球液位计

关键字:浮球液位计,浮球,杆式测量

产品概述:HAKK-FZ系列浮球式液位计由液位传感器和电流转换器两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加数字信号输出。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体,并能克服液体的泡沫所造成的假液位的影响。用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位,广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。
产品特点:HAKK-FZ系列浮球式液位计能有效克服悬浮物、泡沫等形成的假液位。能有效克服悬浮物、泡沫等形成的假液位。浮球经配重可测两种液体的介面。成本低,可靠性高。

技术指标:
测量范围
0~0.5m至0~4m
测量精度
±1.5%(H≥1.0m时)
±2.5%(H≤0.5m时)
使用环境
温度-10~55℃ 温度≤95%
无强烈震动
介质温度
-20~95℃
介质压力
0~600KPa
(特殊订货不超过2.5MPa)
介质比重
≥0.4g/cm3 粘度≤0.05Pa.S
结构:浮球液位计由磁性浮球、测量导管、信号单元、接线盒及安装件组成。见图一

工作原理:  磁性浮球比重小于0.5,可漂浮于液面之上并沿导杆上下移动。导杆内装测量元件,在外磁场作用下产生正比于液位变化的电阻信号,由电子单元转换成4~20mA或其它标准信号输出,模块有过流保护等功能。

液位变送器、控制器通用安装方式:
用户自备法兰
法兰号
DN
dH
S
D
D1
D2
f
b
d
n
1#
25
32
3.5
100
75
60
2
12
12
4
2#
40
47
3.5
130
100
80
2
12
14
4
3#
50
57
3
140
110
90
3
12
14
4
4#
80
89
4
185
150
125
3
14
18
4
配置平焊钢法兰尺寸表


配置平焊钢法兰(自备)


 注:1、L、H值由用户提出。
        2、钢容器顶盖开孔为φ(dH+2)变送器安装位置应远离液口必须垂直安装。
        3、无缝钢管应与容器内表面进行相同的防腐处理。
型号说明:
浮球式液位变 浮球液位计

1  普通型    用于水及一般腐蚀性介质,导杆及φ76或φ120浮球材质不锈钢
2  常温型    -5~80℃,ABS工程塑料或PP-R,耐腐蚀
3  耐腐蚀型 导杆及φ120浮球为不锈钢衬四氟,用于强酸介质
4  小浮球型  φ48不锈钢浮球及导杆
基本特征

A  4~20mA 二线制DC24V
B  1~5V 三线制(可现场LED显示)DC24V
C  0~10mA 四线制 AC220V供电
输出方式

0  不带安装件
1  115×60安装板
2  可动塑料法兰 DN125、DN80、DN50
3  固定钢法兰 DN125、DN80、DN50
4  可动钢法兰及四氟衬板 DN125、DN100
安装方式

M  普通型带指示表头
O  普通型不带指示表头
D  本安型带指示表头(指针式配供安全栅)
G  隔爆型不带指示表头
M1 LCD表头
M2 LED表头
电特征

L  安装高度(mm)
H  测量高度(mm)
量程


HAKK-FZ-
1
A
3
M
L=1800 H=1650
举例
