您当前的位置：首页   <   液位仪表系列   <   侧装磁翻板液位计
侧装磁翻板液位计

关键字：侧装磁翻板液位计,液位计









侧装磁翻板液位计   的原理
磁翻板液位计，根据浮力原理制作，磁翻板内浮子在主体内（与容器相通），随着被测介质液位的升降而上下浮动，利用内浮子的磁性组件吸引翻板内的指示器来直接醒目地指示出被测容器内的液位变化。

侧装磁翻板液位计   的特点
●适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全。
●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
●测量范围大，不受贮槽高度的限制。
● 指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
● 结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

基本型磁翻板液位计的主要技术指标
●测量范围：500~18000mm
●精 确 度：±5mm ±10mm（高温型）
●工作压力：≤2.5MPa（普通型）
            ≤10.0MPa（高压型）
            ≤32.0MPa（超高压型）
            ≤2.5MPa（防腐型）



安装形式的选型：
UHZ
25

侧侧安装式
测量型式

26

底部安装式
27

顶部安装式
28

侧顶安装式
29

侧底安装式

1

双面板式
显示方式
2

单面板式
3

单带夜光型
4

LED显示型



材质的选型




A

1Cr18Ni9Ti（321）
B

OCr18Ni9（304）
C

316、316L
D

RPP
E

钛合金
F

304内衬PTFE

温度、压力、密度的选型
10
≤1.0MPa
工作压力
16
≤1.6MPa
25
≤2.5MPa
40
≤4.0MPa
64
≤6.4MPa
100
≤10.0MPa
口
≤其它压力

A
≤60℃
工作温度

B
≤100℃

C
≤120℃

D
≤180℃

E
≤250℃

F
≤350℃

G
≤450℃

口
≤其它温度


口

介质密度

测量范围安装方式的选型
口口口口
测量范围和安装中心距（mm）
中心距

A
DN20（适用于侧装）
安装法兰

B
DN25（适用于侧装）

C
DN32（适用于侧装）

D
DN80（适用于顶装）

E
DN100（适用于顶装）

F
DN150（适用于顶装）

口
特殊规格



安装方式：

侧装磁翻板液位计   的订货须知 【如下】
●型号规格      ●介质密度
●测量范围      ●工作压力
●工作温度      ●材质

关键词：侧装磁翻板液位计 液位测控，界面测控
测量范围[L]：
(上下法兰中心距)		 用户提出
连接法兰规格： DN20 PN1.0RF 或用户提出
接液材质：
321或304不锈钢
316L不锈钢
PVC塑料
不锈钢衬四氟		 321或304不锈钢
或用户指定
介质密度[g/cm3]：
(由用户提出)		 ≥0.53
工作温度[℃]： ≤80℃,≤150℃,≤350℃
工作压力[MPa]： 0~4.0MPa
输出信号： 上下限或多点 (分为点通型或双向保持型)
适用电压/电流： ≤250VA(D)C/500mA

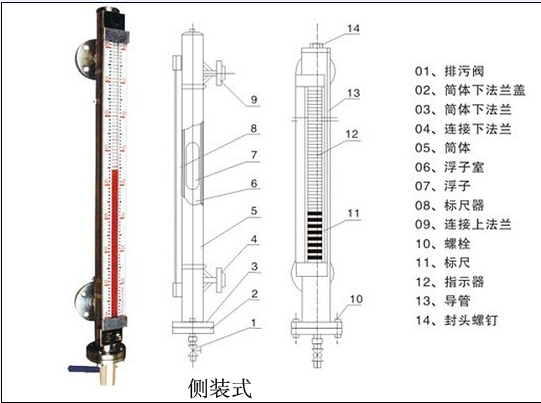

 HAKK-UHZ侧装磁翻板液位计

侧装磁翻板液位计   的用途
     江苏开开仪表有限公司专业生产的侧装磁翻板液位计   （磁翻柱液位计，磁性浮子液位计），是一种能就地显示或带远传与控制的液位计。它广泛用于石油、化工、轻工、电力、核工业以及食品、医疗等工业中，对各种她、罐、槽、箱等容器中介质的液位进行指示和控制。
