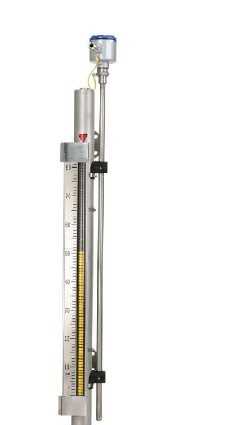

顶装远传型磁翻板液位计

关键字:顶装远传型磁翻板液位计,液位计

概述

HAKK-UFYZ系列顶装远传型磁翻板液位计

顶装远传型磁翻板液位计计说明
      江苏开开仪表有限公司生产的
顶装远传型磁翻板液位计由液位传感器和转换模块组成,该变送器的传感器以捆绑的形式固定在UHZ型磁翻板液位计或UHZ顶装式磁性浮球液位计的主导管外侧,使其处于液位计同一磁耦系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧芯片组受浮子内磁场的作用而动作,电阻链阻值发生变化,通过转换模块将变化的电阻信号转换成二线制4~20mADC标准信号输出,该信号可方便地与本公司生产的微电脑工业智能控制仪配套使用,或接其它二次仪表,从而达到显示、控制、调节和报警的目的。

顶装远传型磁翻板液位计的技术参数
测量范围:300~10000mm
准 确 度:±10mm
输出信号:二线制4~20mADC
电源电压:24VDC
负载能力:600Ω
功  耗:<1.0W
环境温度:﹣40℃~+60℃
介质温度:95℃
出线接口螺纹:隔爆型M20ⅹ1.5内螺纹

安装方式

安装形式的选型
UHZ
25

侧侧安装式
测量型式

26

底部安装式
27

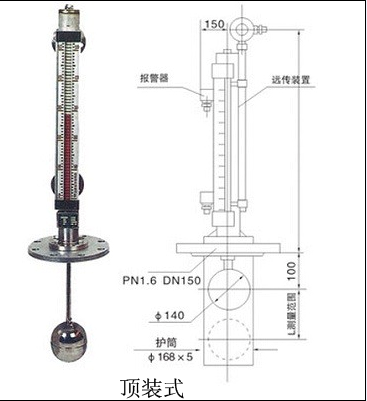

顶部安装式
28

侧顶安装式
29

侧底安装式

1

双面板式
显示方式
2

单面板式
3

单带夜光型
4

LED显示型

远传变送器的选型

LB
普通型捆绑式远传(4-20Ma)
远传变送器
GLB
高温型捆绑式远传(4-20Ma)

O
普通型
防爆形式

G
隔爆型

Z
本安型

F
配安全栅


XM6
配远传数显表(详见XM6选型)
远传显示

 磁翻板液位计-远传变送器的订货须知
型号规格
工作温度
