▲概述

UDZ系列智能电接点液位计主要用于测量、控制锅炉汽包、除氧器、高低加热器、凝汽器、蒸发器、直流锅炉启动分离器和双水内冷发电机水箱液位的智能仪表。

▲结构原理

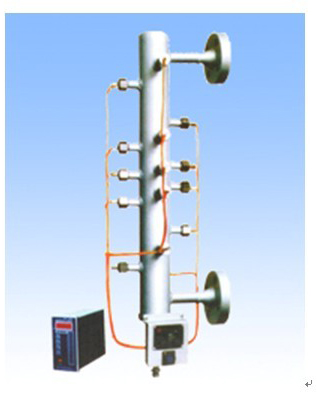

UDZ电接点液位计是由测量筒、电接点和二次仪表组成，由于水和汽的导电性能差异大，测量筒的作用就是将水位变化通过电接点的电阻的变化取得信号，在液态时由于介质电阻率小，当电接点加上一电压时，流过的电流大，反之未浸入液面下的电接点流过的电流小，这两种状态下流过的电流相差很大，可以作为一种信号馈送到二次仪表，显示控制输出，实现远距离监控。

UDZ系列液位计配套的电接点采用超高纯陶瓷电极，其耐压、耐温，绝缘性能良好，并采用交流供电方式，从而有效地延长了电接点的寿命，避免了频繁更换的烦恼。
UDZ系列液位计配套的智能通用液位监控仪它采用全电信号传送，不仅延时小，而且无机械传动所产生的变差和刻度变差，不需要进行误差计算和调整。它最突出优点是能适应锅炉变参数运行，在锅炉起停等变参数运行工况下，仪表均能在控制室内准确的显示液位。

▲主要技术参数

◇测量范围： 100 ～ 6000mm

◇测量点数：最大为 19 个点

◇工作压力 :0.6 ～ 22.5 Mpa

◇工作温度 :-80 ～ 400 ℃

◇制式：二线制与多线制。

◇精度： 2mm

◇工作电压： 5 、 12 、 24 VDC ， 220VAC

◇指示方式：双色指示，有水位（液位）为绿色，无液位为红色 LED 四位数值显示。

◇报警指示：液位超出上上限，上限定值，对应绿灯闪烁；液位低于下限，下下限红灯闪烁

◇报警值：有上上限，上限，下限，下下限，液位有效控制，用户报警可任意组合。

◇输出触点容量： 220 V， 2A

◇克服了电极易极化，易损和结垢的缺陷

●仪表命名方法举例：

UDZ----02S-----17-----G-------Z

产品类型；压力温度；点数；用途；安装方式

●产品类型：U—物位仪表； D—电接点液位计； Z—指示
●压力温度：01S—工作压力≤4.41MPa  工作温度≤250℃
   02S—工作压力≤15.68MPa 工作温度≤350℃
   03S—工作压力≤20.6MPa  工作温度≤400℃
●点    数：仪表显示点数
●用    途：Q—汽包 G—高加 Y—除氧器

●按装方式：Z—直式 H—横式
●工作电压：AC220V±10%
●仪表盘安装开孔尺寸：152﹢0.7×76﹢0.7mm
●仪表外形尺寸：80×160×100mm
